JH-FGD-A1光纖光柵表面式測縫計用于測量混凝土裂縫、結構縫、形變位移等測量，主要用于精密測量表面縫的開合度、混凝土的施工縫，也可測量土體的張拉縫與巖石和混凝土的裂縫。該傳感器采拉繩安裝方式，可以準確、快速測定橋梁、隧道、大壩、地下工程、邊坡的位移形變。
JH-FGD-A1傳感器具有高精度功能，在應變結構設計上減小了溫度靈敏系數，在傳感器內部設計有溫度補償功能的光纖光柵應變傳感芯片，具有準確的溫度補償功能，測量精度不受環境溫度影響。

產品特點
• 精度高，穩定性好；
• 在惡劣環境下性能優越，抗機械疲勞；
• 本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強；
• 內部光纖應變元件采用金屬化封裝，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境；
• 布置簡單，可與其他光纖光柵傳感器混合使用。

技術參數

項目	參數值
量程	5、10、20、50、100、200
精度	1%F.S.
分辨率	0.1% F.S.
光柵數量	2
光柵中心波長	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~80
尺寸	底座：85x70x25；桿長定制
尾纖	耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制
連接方式	熔接/防水型FC/APC接頭
安裝方式	機械固定

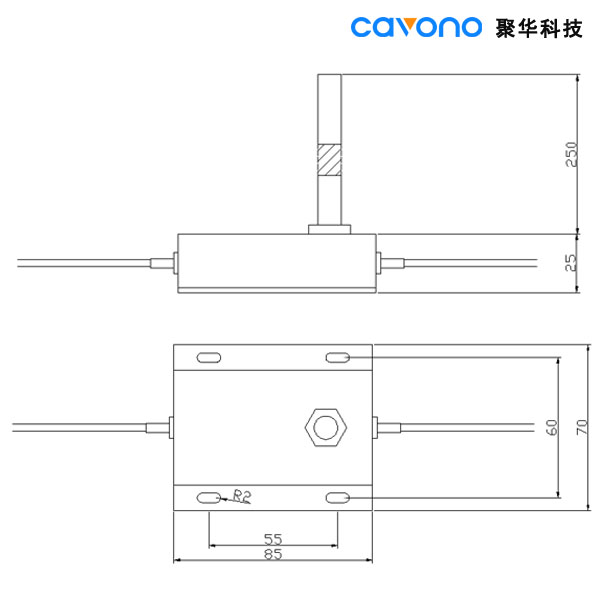

產品尺寸

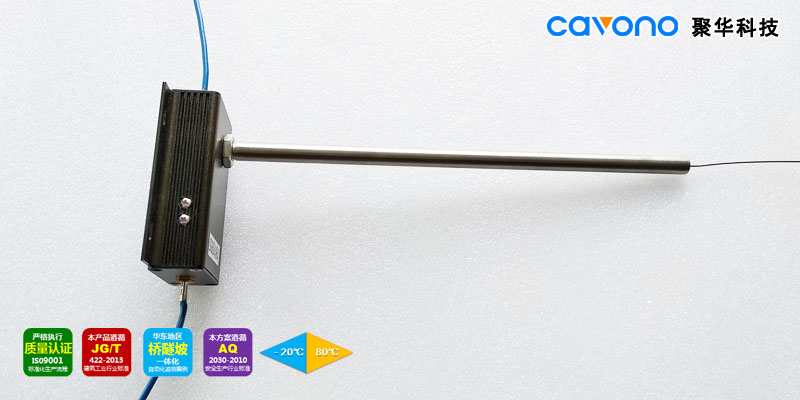

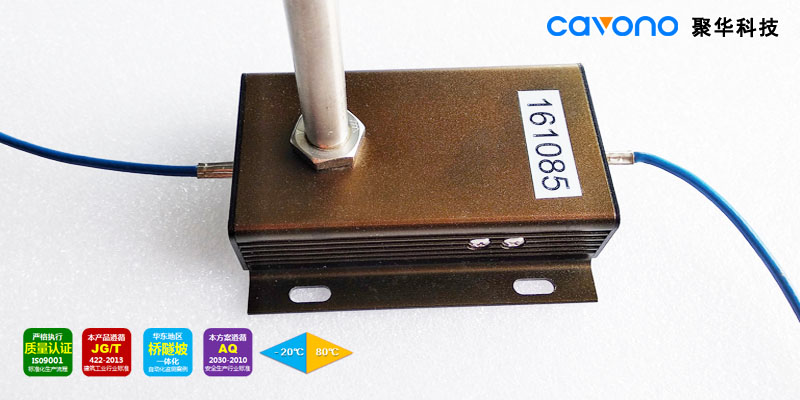

產品外觀
