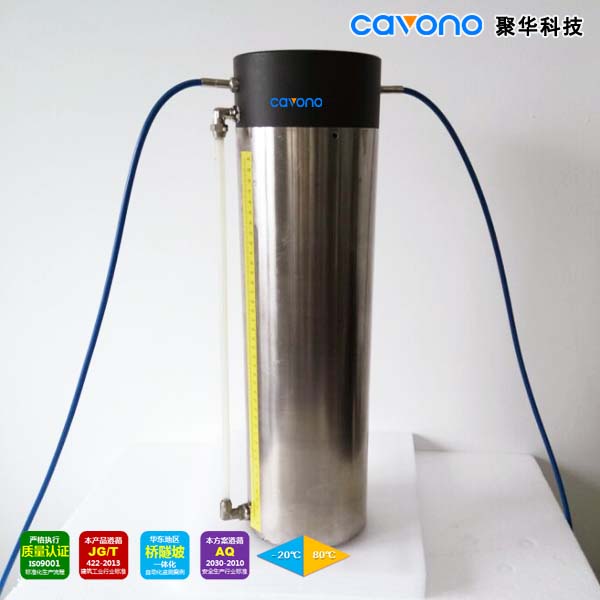

JH-FGD-C1 光纖光柵靜力水準儀


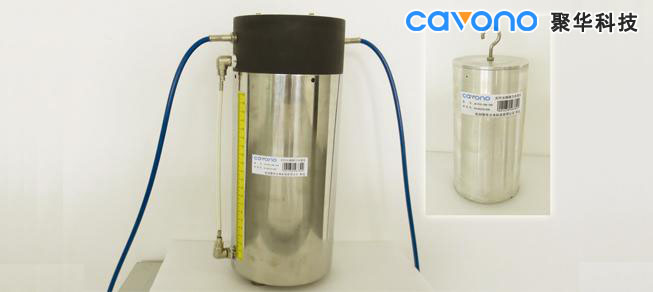

JH-FGD-C1 光纖光柵靜力水準儀（500mm量程）

概述
JH-FGD-C1光纖光柵靜力水準儀用于監測多點相對沉降量，即各測點的垂直位移相對于基準點的變化，以此精準計算各測點的相對沉降量。該傳感器主要用于鐵路、地鐵、路基沉降、隧道沉降、大壩及各種結構沉降的高精度實時監測，也可用于橋梁擾度和其他結構垂直變形的監測。
JH-FGD-C1傳感器系統由多只同型號傳感器組成，儲液罐之間由通氣管和通液管相連通，基準點置于一個穩定的水平基點，其他置于標高大致相同的不同位置，當其他儲液罐相對于基準點發生升降時，將引起基準點液面的上升或下降。通過測量傳感器液位變化，來計算各測點相對水平基點的升降變化。

產品特點
• 抗震性好，輕質浮筒，受震影響小；
• 本質安全，不受電磁干擾、抗腐蝕、抗污染、抗雷擊能力強。

技術參數

項目	參數值
量程	100，200
精度	1%F.S.
分辨率	0.1% F.S.
光柵數量	2
光柵中心波長	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~80
尺寸	Φ133X330，Φ133X430
連接方式	熔接、防水型FC/APC接頭
安裝方式	機械固定

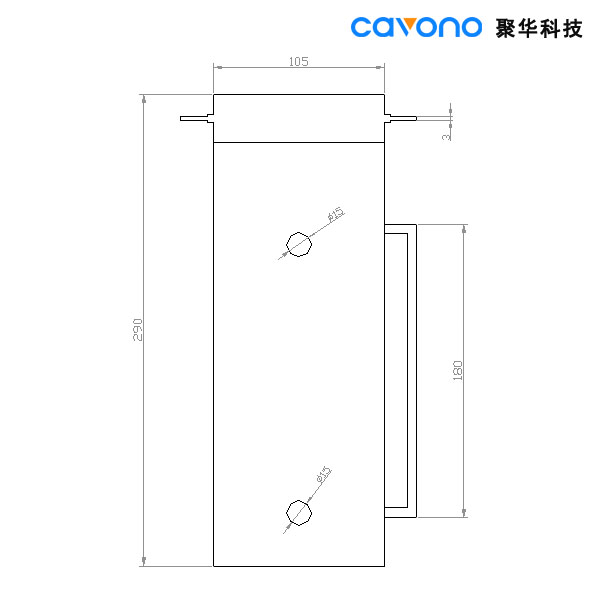

 產品尺寸

工作原理

光纖光柵靜力水準儀安裝示意圖(傳感器通過通液管與儲液罐相連)



存在較大高差的情況下需要設計多個通液區段，兩個相鄰?fù)ㄒ簠^(qū)段通過轉點實現


同類產品

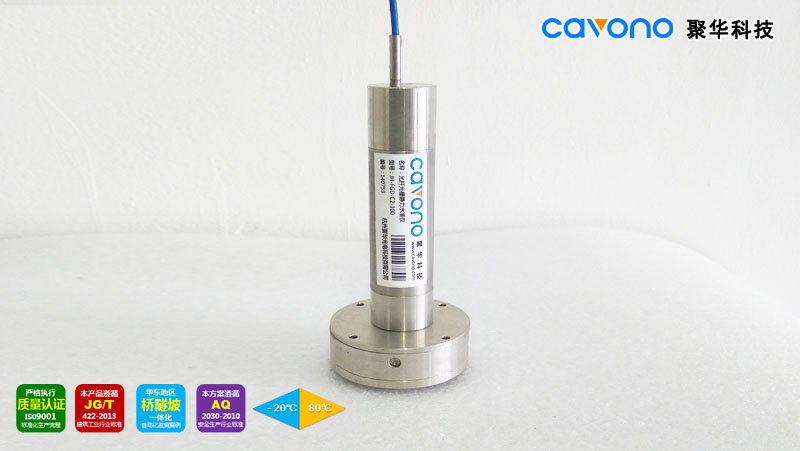

基于液位計原理的JH-FGD-C2 光纖光柵靜力水準儀(新一代靜力水準儀)
