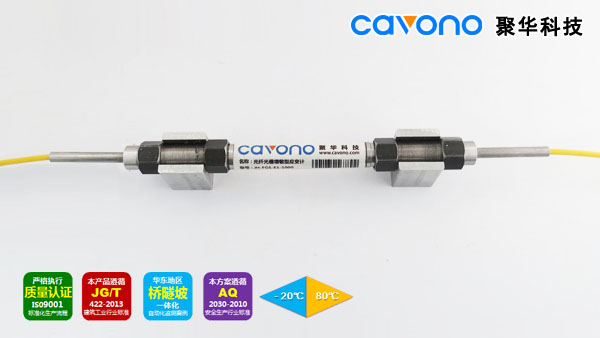

JH-FGS-B3光纖光柵應變計（結構物表面標準型II）

概述
JH-FGS-B3光纖光柵應變計（結構物表面標準型II），主要用于環境溫度變化較大的混凝土表面的應力應變監測，也用于對各種金屬或其他固體結構表面進行靜態和動態應力應變監測。產品在特有的彈性梁結構基礎上，采用了獨有的溫度自補償技術和應變?cè)雒艏夹g(shù)，具有較高的測量分辨率、測量精度和優良的溫度補償能力。
現場安裝時先在混凝土表面打兩個鉆孔，然后采用緊固螺釘將底座固定在混凝土表面，通過螺母將傳感器方便地固定在底座上，亦可通過焊接或粘貼方式將傳感器固定在結構表面。
產品符合國家建筑工業行業標準JG/T 422-2013。

產品特點
• 安裝方便，既可進行長期監測，又可在短期監測，能重復使用；
• 雙光柵，具有優良的溫度補償功能，非常適用于野外各種復雜的工程監測環境；
• 尾纖采用PU披覆鎧裝光纜，具有優異的耐溫性能和耐腐蝕、耐老化性能，適應長期野外存活環境；
• 穩定性好、可靠性高。

技術參數

項目	參數值
量程（με）	±1500
精度（με）	1%F.S.
分辨率（με）	0.1% F.S.
光柵數量	1
光柵中心波長(nm)	1528~1563
反射率	≥85%
工作溫度范圍（℃）	-30~85
尺寸	Φ15x125
尾纖	PE披覆鎧裝光纜，兩端各1.5m，可定制
連接方式	熔接或FC/APC接頭
安裝方式	焊接/粘接/螺栓固定

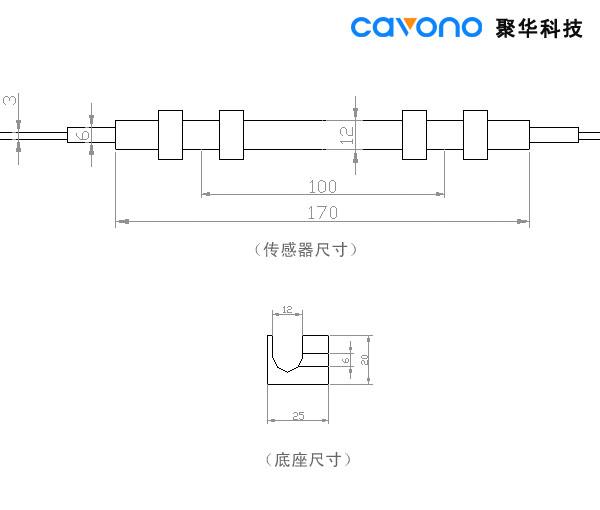

產品尺寸
