JH-FGS-G1 光纖光柵錨索計

概述
JH-FGS-G1光纖光柵錨索計主要用于巖體支撐錨桿（索）、混凝土預應力錨索、橋梁斜拉鎖等的錨桿（索）體以及其它重型荷載的內力測試與長期監測。該傳感器應用于橋梁、基礎、樁基、大型結構等需要預應力錨索的場合。儀器既可測量作用在錨索測力計上的總荷載，也可分別讀取每個傳感器以測量不均勻荷載或偏心荷載。
JH-FGS-G1基于CAVONO工業級設計，采用彈性、高強度、耐腐蝕合金制作，在環型彈性基底上安裝3-6支具有溫度補償功能的光纖光柵應變傳感芯片，具有準確的溫度補償功能。

產品特點
• 兼顧耐用、可靠、易于安裝和讀數，不受潮濕、光纖長度影響；
• 長期穩定性好，埋入存活率高；
• 內部光纖應變?cè)捎媒饘倩庋b，長期零點穩定、溫度漂移微小、焊接操作簡便、動態特性良好；
• 尾纖采用耐腐蝕PU披覆鎧裝光纜，具有優異耐溫性能和耐腐蝕、耐老化性能，適應長期野外環境。

技術參數

項目	參數值
量程（KN）	200~1000，1000~5000
精度	1%F.S.
分辨率	0.1% F.S.
光柵數量	3~4
光柵中心波長(nm)	1528~1563
反射率	≥80%
工作溫度范圍（℃）	-30~80
尺寸	Φ80~Φ150
尾纖	耐腐蝕PU披覆鎧裝，兩端各1.5m，可定制
連接方式	熔接/防水型FC/APC接頭
安裝方式	穿心式安裝

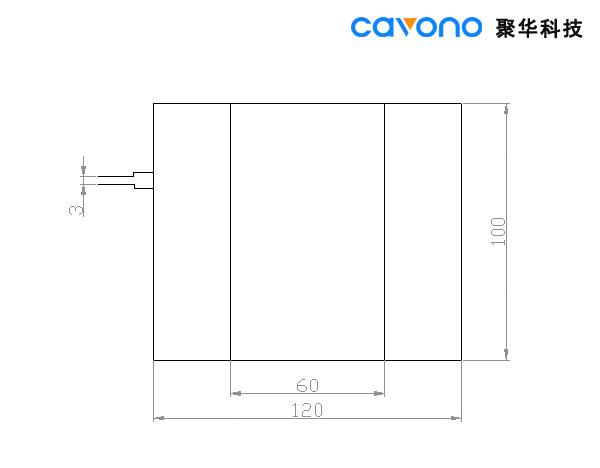

產品尺寸

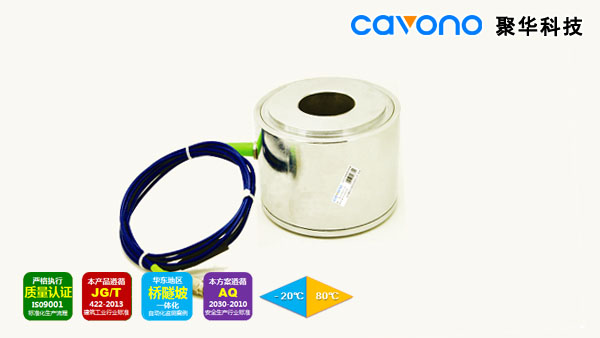

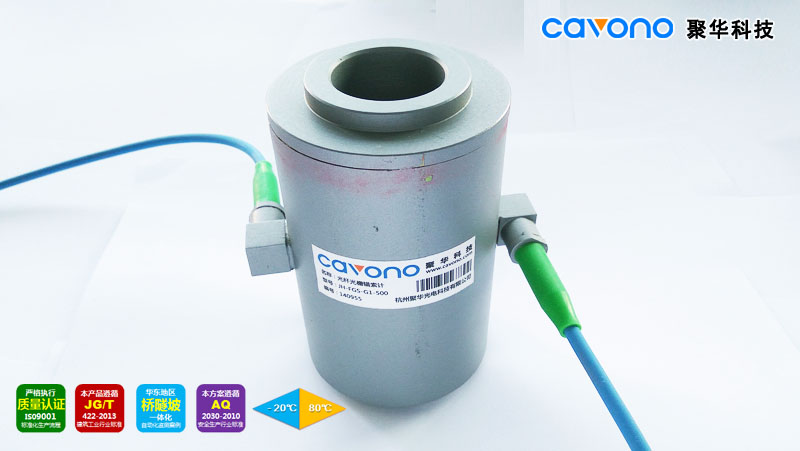

產品外觀

JH-FGS-G1 光纖光柵錨索計
