概述
隧道火災一般是由隧道內通行的車輛引發的。交通隧道空間狹長、環境密閉、視野不清，存在車輛碰撞、車載易燃易爆物品、電氣線路短路等引發火災的安全隱患。汽油和車載易燃貨物是隧道火災的主要燃燒物，車輛引發的隧道火災具有如下特點：
• 火勢發展快、燃燒溫度高。隧道內一旦發生火災，可燃物產生的濃煙將從起火部位沿隧道迅速擴散，火災蔓延速度快，溫度急劇上升，幾分鐘內即可完成形成火災。
• 救援難度大、經濟損失高。隧道發生火災后會產生大量煙霧及有毒氣體，大大增加了救援工作的難度，加之司機與乘客驚慌失措，很容易造成重大人員傷亡和巨大財產損失。
• 隧道縱向風影響隧道頂部煙氣溫度。已有研究結果表明，當隧道中發生一起嚴重的火災，在起火的初幾分鐘內，火災上方煙氣溫度上升速率大于50℃/分鐘，但在大于2m/s隧道縱向風影響下，隧道頂部的煙氣溫度僅達到60℃，甚至更低。
• 隧道火災發生位置具有隨機性。車輛在隧道中行駛，火災發生點是隨機的，不可預測；另外，受隧道縱向風的影響，火焰隨風飄移。
聚華分布式光纖火災探測系統是一種全新的火災探測技術，光纖本身即為傳感器，具有差定溫報警方式、分布式測量、定位精確、安裝簡單、后期維護成本低、誤報率極低等優點，為隧道火災監測提供優異解決方案。
系統設計

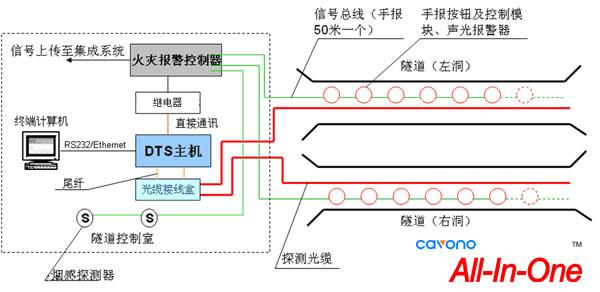

手動報警系統由火災報警主機和手動報警按鈕構成。手動報警按鈕按50m間距布設，以總線方式連接至洞口端變電所內的火災報警主機，隧道單洞各構成一個獨立的報警回路，隧道內一旦有人員發現火情時，可迅速按下手動報警按鈕，火災報警主機接收?qǐng)?bào)警信號后，隨即發出火災聲光報警并顯示相關信息，同時把報警信號上傳至隧道管理站。此外，在兩座隧道的變電所內各設置1個手動報警按鈕和感煙式火災探測器，并接入手動報警總線回路中。
光纖自動火災報警系統由分布式光纖測溫系統主機、感溫探測光纜構成，具備多級定溫報警、差溫報警和預報警功能。其系統主機可與火災報警主機直接通訊，一旦檢測到隧道環境溫度值或溫升速率超過設定的閾值，則將報警信號傳送至火災報警主機，火災報警主機接收到報警信號后，隨即發出火災聲光報警并顯示，同時把報警信號上傳至隧道管理站。感溫探測光纜沿隧道方向安裝于隧道拱頂，其末端連接至洞口端變電所內的系統主機。
光纜敷設

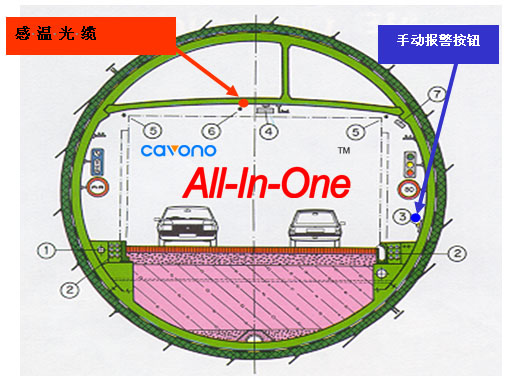

探測光纜的安裝，沿著隧道的頂部直線敷設的方式，距頂部150mm,以保持良好的通風和溫度響應。安裝時先敷設一根鋼絲繩，同時采用Z型安裝支架將其固定，安裝支架之間距離為10m；然后用金屬扎帶將光纜固定在鋼絲繩上，金屬扎帶的間隔1.5m。
光纜長度可定制，光纜中間無需熔接。光纜的一端通過光纜接續盒與FC/APC尾纖熔接，與DTS8000測溫主機連接，實現整個探測回路的連接。
系統特點
聚華科技的分布式光纖測溫系統JH-DTS-A8000的功能特點：
• 距離長：16km
• 速度快：2s/通道
• 精度高：0.5℃（全范圍）
• 采點密：0.4m采樣間隔
• 通道多：一臺主機可實現8通道測量
• 系統接口豐富，組網方便
• 報警繼電器輸出多達48路
• 單一探測器光路設計，可靠性高
• 具有自診斷功能，快速定位故障
• 差定溫報警功能，報警方式靈活
• 無漏報，誤報率低
關于聚華科技
杭州聚華光電科技有限公司（Cavono,Inc.）是一家基于物聯網光纖傳感器技術從事土木工程結構健康監測與預警管理的高新技術企業，聚華是光纖光柵傳感器產品提供商和土木工程結構健康監測一站式解決方案優質合作伙伴。公司專注于橋梁、隧道、邊坡、基坑、地鐵、礦山、電力等土木工程領域的結構健康監測相關產品的研發、生產、推廣與應用，以提供野外光纖傳感器自動化監測產品、工程結構安全監測一站式解決方案見長。主要以光纖光柵傳感器技術、分布式光纖測溫技術、工程安全自動化云計算軟件、工程化專業領域數據分析為技術核心。www.skhhsst.net
