概述
光纖智能健康監測系統主要由以下三部分構成：光纖傳感器系統，信號傳輸與采集系統，數據處理與監測系統。
其中光纖傳感器系統包括光纖傳感器的選型，選擇具體的調制方式和符合性能要求的光纖傳感器，然后需考慮光纖傳感器的拓?fù)浞绞?，要考慮傳感器的安裝是外表粘貼式還是內部埋入式。
信號傳輸與采集系統包括光纖傳感器的校正、采樣模塊以及海量實時數據的存儲結構和方式。
數據處理與監測部分是健康監測系統的核心部分，包括大量數據的有效性分析、結構健康性能指標的參數選擇、結構運行狀態的可視化系統以及相應的災害提前預警功能等。
光纖智能健康監測系統的各部分之間是相互聯系、缺一不可的，每一部分都是整個系統的有機組成部分。由于目前光纖傳感器的標準化程度還不高，不同類型的傳感器一般都需要特定的解碼系統，因而一旦傳感器確定后，相應的信號采集與處理系統也便隨之而定。所以光纖傳感器的優化布置方法和實時信號的分析監測便成為光纖智能健康監測系統應用的關鍵問題。
進行監測時，光纖傳感器測量到的結構實時狀態信號經過信號傳輸與采集系統送到監測中心，進行相應的處理和判斷，從而對結構的健康狀態進行評估。若監測到的關鍵健康參數超過設定的閥值，則通過即時信息(SMS)、E-mail等方式及時通知相關的管理機構，以便采取相應的應急措施，以避免造成重大的人員和財產的損失。
光纖傳感器
光導纖維的應用是傳感器領域的重大突破，起源于光纖通信技術。在光通信利用中發現當溫度、應力等環境條件變化時，引起光纖傳輸?shù)墓獠◤?qiáng)度、相位、頻率、偏振態等變化，測量光波量的變化，就可知道導致這些變化產生的溫度、應力等物理量的大小，根據這些原理便可研制出光導纖維傳感器。
光纖傳感器所用光纖與普通通訊用光纖基本相同，都由纖芯、包層和涂覆層組成。光纖纖芯的主要成分為二氧化硅，其中含有極微量的摻雜劑，一般為二氧化鍺，用以提高纖芯的折射率，形成全內反射條件的弱導光纖將光限制在纖芯中。纖芯的直徑在5～50μm之間，其中單模光纖為9μm，多模光纖為50μm。包層主要成分也為二氧化硅，直徑為125μm。涂覆層一般為環氧樹脂、硅橡膠等高分子材料，外徑為250μm，用于增強光纖的柔韌型、機械強度和耐老化特性。而有些類型的光纖傳感器由于使用的場合不同需要對普通光纖做些加工處理，使其對特定的信號更加敏感。
光纖傳感器按照是否對所測量的信號進行調制一般可分為兩類：非本征型和本征型。非本征型光纖傳感器中的光纖，只起信號傳輸作用，由另外的探測裝置對載波光進行調制獲取信號，檢測原理及所能測量的信號比較簡單 。因?yàn)榉潜菊餍凸饫w傳感器中的光纖只起信號傳輸作用，與普通傳感器中的導線作用相當，因而還不能稱為嚴格意義上的光纖傳感器。本征型光纖傳感器不僅傳輸信號，也起傳感作用，即通過光纖自身的光敏效應、光彈效應、雙折射效應、法拉第效應、熒光效應等把待測量調制為光的強度、相位、偏振或者波長的變化。本征型光纖傳感器又稱為功能型光纖傳感器或內調制型光纖傳感器、全光纖傳感器。通常所說的光纖傳感器均指本征型光纖傳感器。光纖傳感器按照測量的空間分布情況可以分為點傳感器、準分布式傳感器和分布式傳感器。其中后兩種傳感器是光纖傳感器所特有的功能，既能夠在用一根光纖測量結構上空間多點或者無限多自由度的參數分布，這可以說是傳感器技術的根本變革。
激光器發出的光在傳感區域受環境信號的調制后經耦合器進入光探測器，解調后而得出環境信號。若為透射式，則光探測器置于傳感光纖的末端。但一般傳感部分都需經過特別處理以便使光纖只對一種或者幾種感興趣的信號敏感，例如光纖微彎應變傳感器通過齒形槽或者兩根光纖絞繞使傳感光纖部分有一個預變形使其對應變敏感，而布拉格光柵光纖傳感器則在傳感光纖部分形成了一個或數個芯內體光柵使其對某一個或者幾個特定波長的光敏感。因?yàn)楣饫w傳感器的調制原理種類非常繁多，特定的傳感器必須與相應的光源和解調設備一起使用，因此下文所說的光纖傳感器均指光纖傳感器系統。
光纖傳感器與傳統傳感器相比有許多優點：
（1）質量輕、體積小。普通光纖外徑為250μm，細的傳感光纖直徑僅為35-40μm，可在結構表面安裝或者埋入結構體內部，對被測結構的影響小，測量的結果是結構參數更加真實的反映。埋入安裝時可檢測傳統傳感器很難或者根本無法監測的信號，如：復合材料或者混凝土的內部應力或者溫度場分布、電力變壓器的絕緣檢測、山體滑坡的監測等。
（2）靈敏度高。光纖傳感器采用光測量的技術手段，一般為微米量級。采用波長調制技術，分辨率可達到波長尺度的納米量級。
（3）耐腐蝕。由于光纖表面的涂覆層是由高分子材料做成，耐環境或者結構中酸堿等化學成分腐蝕的能力強，適合于智能結構的長期健康監測。
（4）抗電磁干擾。當光信息在光纖中傳輸時,它不會與電磁場產生作用，因而信息在傳輸過程中抗電磁干擾能力很強。
（5）傳輸頻帶較寬。通常系統的調制帶寬為載波頻率的百分之幾，光波的頻率較傳統的位于射頻段或者微波段的頻率高幾個數量級，因而其帶寬有巨大的提高。便于實現時分或者頻分多路復用，可進行大容量信息的實時測量，使大型結構的健康監測成為可能。
（6）分布或者準分布式測量，能夠用一根光纖測量結構上空間多點或者無限多自由度的參數分布，是傳統的機械類、電子類、微電子類等分立型器件無法實現的功能，是傳器技術的新發展。
（7）使用期限內維護費用低。
總體來看，光纖傳感器的研究與應用美國和日本處于地位，歐洲緊隨其后。美國偏重于軍事應用，主要是應變光纖傳感器和抗惡劣環境的特種光纖傳感器，日本偏重于民用，而歐洲則開展了領域廣泛的光纖傳感器研究與應用。

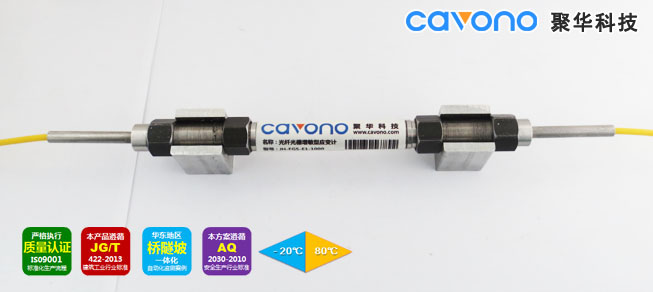

光纖光柵傳感器
光纖光柵(Fiber Bragg Grating)傳感器屬于波長調制型非線性作用的光纖傳感器 。Bragg這個名字起源于X射線結晶學的先驅Bragg父子，他們發現準單色射線源從某一個特定角度入射晶體中，所有的反射光集中到一個特定的方向上，在光纖光柵中也有類似的效果。通過待測量調制入射光束的波長，測量反射光的波長變化進行檢測。由于波長是一個絕對參數，不受總體光強水平、連接光纖及耦合器處的損耗或光源能量的影響，因此比其他光調制方式更加穩定。光纖光柵傳感器是在光纖的一段范圍內沿光纖軸向使纖芯折射率發生周期性變化而形成的芯內體光柵，是一種準分布式傳感器。
光纖光柵是將通信用光纖的一部分利用摻鍺光纖非線性吸收效應的紫外全息曝光法而制成的一種稱為Bragg Grating的纖芯折射率周期性變化光柵。通常的光會全部穿過此Bragg Grating而不受影響，只有特定波長的光（波長為）在布拉格光柵處反射后會再返回到原來的方向。 在布拉格光柵處施加外力，光柵的間隔產生變化后，反射回來的光的波長也會相應發生變化。Bragg 波長同時受布拉格光柵周期和纖芯有效折射率擾動的影響，因而通過監測布拉格波長的變化即可測出應力和溫度擾動。
1978年，Hill等人發現了光纖的光敏性，制作出世界上第一支光纖布拉格光柵(FBG)，于1989年采用橫向側面曝光技術制作光纖光柵，光纖光柵技術引起了人們的重視。之后各種新的制作方法和各種新型光纖光柵相繼被提出，例如：啁啾光柵(CFG)和長周期光纖光柵(LPG)等。隨著光纖光柵制造技術的不斷完善，應用成果的日益增多，使得光纖光柵成為目前發展前途、具有代表性的光纖無源器件之一。光纖光柵的應用大大提高了光纖器件的性能，在光纖通信和光纖傳感領域有著廣泛的應用前景。由于光纖光柵的出現，使許多復雜的全光纖通信和傳感網成為可能，極大地拓寬了光纖技術的應用范圍。
在光纖通信方面，光纖光柵為光纖激光器、波分復用器、光放大器、色散補償器、波長變換器、光分插復用器和光交叉互連等關鍵部件提供了很好的解決方案。例如，利用光纖光柵的窄帶高反射率特性構成光纖反饋腔，依靠摻鉺光纖等為增益介質即可制成光纖激光器，用光纖光柵作為激光二極管的外腔反射器，可以構成外腔可調諧激光二極管；利用光纖光柵可構成：Michelson干涉型、Mach-Zehnder干涉型和Fabry-Perot干涉型的光纖濾波器；利用非均勻光纖光柵濾波器可以制作成光纖色散補償器。
在光纖傳感方面，光纖光柵為光纖傳感技術開辟了一個新的應用研究領域，可以制作應力和溫度等參量的光纖光柵傳感器和傳感網絡。目前，已報道的光纖光柵傳感器可以檢測的物理量有：溫度、應變、壓力、位移、壓強、扭角、扭矩(扭應力) 、加速度、電流、電壓、磁場、頻率、濃度、熱膨脹系數、振動等，其中，一部分光纖光柵傳感系統已經實際應用。
光纖光柵傳感器除具有光纖傳感器的所有優點之外，還具有其獨特的優點：
1. 傳感頭結構簡單、體積小、重量輕、外形可變，適合埋入大型結構中，可測量結構內部的應力、應變及結構損傷等，穩定性、重復性好；
2. 與光纖之間存在天然的兼容性，易與光纖連接、低損耗、光譜特性好、可靠性高；
3. 具有非傳導性，對被測介質影響小，又具有抗腐蝕、抗電磁干擾的特點，適合在惡劣環境中工作；
4. 輕巧柔軟，可以在一根光纖中寫入多個光柵，構成傳感陣列，與波分復用和時分復用系統相結合，實現分布式傳感；
5. 測量信息是波長編碼的，所以，光纖光柵傳感器不受光源的光強波動、光纖連接及耦合損耗、以及光波偏振態的變化等因素的影響，有較強的抗干擾能力;
6. 高靈敏度、高分辯力。
正是由于具有這么多的優點，近年來，光纖光柵傳感器在大型土木工程結構、航空航天等領域的健康監測，以及能源化工等領域得到了廣泛的應用。近幾年對波長解調技術的深入研究和不斷成熟，已經擴大了光纖光柵傳感器的應用，并為智能傳感這一新思路創造了的一個新的機遇。智能結構監測，智能油井和管道，智能土木工程建筑，以及智能航空、航海傳感都需要高質量、低成本、穩定性好、傳感特性精密的光學傳感器，光纖光柵傳感器陣列由于其波長編碼、可同時測量多個物理量（溫度、應力、壓力等）以及一路光纖上應用波分復用技術等自身的優點在上述領域已經得到了廣泛關注。世界著名的油田設備服務商Schlumberger和Weather Ford，在過去的時間里，分別投資超過一個億美元購買光纖光柵傳感器技術，廣泛應用于陸地油井和海上石油平臺監控。同時，美國國家宇航局專門立項用此傳感器對飛行器材料和結構進行優化。美國海軍用此傳感器進行對艦船潛艇結構進行監控，并在此基礎上研究開發超靈敏的光纖光柵的聲納系統。
目前國際國內都在為光纖光柵傳感器的發展而努力，國際上已經基本實現了光纖光柵傳感器的產業化和工程化，如MOI、CiDRA、Weatherford等，國內主要光纖傳感器技術公司如基康儀器、聚華科技、武漢理工等企業已經實現了由實驗室向產品過渡的階段。
關于聚華科技
杭州聚華光電科技有限公司是一家基于物聯網光纖傳感器技術從事土木工程結構健康監測與預警管理的高新技術企業，聚華是光纖光柵傳感器產品提供商和土木工程結構健康監測一站式解決方案優質合作伙伴。公司專注于橋梁、隧道、邊坡、基坑、地鐵、礦山、電力等土木工程領域的結構健康監測相關產品的研發、生產、推廣與應用，以提供野外光纖傳感器自動化監測產品、工程結構安全監測一站式解決方案見長。主要以光纖光柵傳感器技術、分布式光纖測溫技術、工程安全自動化云計算軟件、工程化專業領域數據分析為技術核心。www.skhhsst.net
