概述
聚華高鐵沉降自動化監測系統是一套集成分布式光纖傳感技術、自動化數據采集、智能數學模型分析和互聯網技術的物聯網智能化系統，針對高鐵相關建筑物垂直沉降性進行實時監測和健康監控。該系統能夠正確、完整地采集及分析監測數據，能夠計算各種沉降量，從而分析路基觀測沉降趨勢，以保施工質量和運營安全。
該系統采用聚華科技靜力水準系統實現，聚華靜力水準儀是測量?jī)牲c(diǎn)間或多點間相對高程變化的精密儀器。主要用于大壩、核電站、高層建筑、礦山、滑坡、橋梁等垂直位移和傾斜的監測。靜力水準系統一般安裝在被測物體等高的測墩上或被測物體墻壁等高線上，采用聚華光纖光柵分析儀采集數據，通過有線或無線通訊與計算機連接，從而實現自動化觀測。
聚華科技生產的JH-FGD-C2光纖光柵高精度型靜力水準儀專用于高鐵沉降系統測量，該傳感器具有優良的耐久性和穩定性，尤其適應高鐵鐵路這樣的野外惡劣監測環境中應用。
聚華高速鐵路沉降監測系統應用
監測項目
在高速鐵路路基沉降監測系統中，監測內容主要是針對路基、箱梁的沉降、傾斜監測，部分項目也包括應力應變、溫度及位移的監測。
• 橋梁墩臺基礎的變形觀測
• 路基的沉降監測
• 過渡段的沉降變形監測
• 隧道結構變形監測
• 部分結構與環境溫度監測
• 部分結構應變應力監測
• 視頻監控
光纖光柵靜力水準儀在沉降監測中應用
系統組成
聚華高鐵沉降自動化監測系統分為：工程概況、在線監測、數據分析和系統配置等幾個子系統。
工程概況：匯總高速鐵路相關工程基本資料信息，包括路基、橋梁、連接段日常的安全狀況和信息通知，用戶可簡單了解工程的進展和安全狀況。
在線監測：對項目進行實時監測并進行采集評估，包括遠程監測、健康評估、風險預報、風險跟蹤等模塊。該子系統能夠?qū)崟r(shí)對高速鐵路線路線下工程結構的路基、橋梁、隧道及過渡段等結構物的變化情況進行監測和實時顯示，同時可查詢歷史數據。
數據分析：對沉降變形觀測數據進行及時有效合理的處理分析，對路基、橋梁、過渡段的工后沉降、不均勻沉降、差異沉降情況進行實時計算處理，對辨識出風險源的發展?fàn)顟B(tài)、現場控制措施、風險控制效果等進行跟蹤記錄，同時輔以圖片等多種表現形式，以期參與各方對工程風險做到動態了解和掌控，并對風險管理做過程記錄備查。
系統配置：配置部署各種工程、監測項目、風險源、測組、測點、儀器參數等屬性，以及配置各種模板和用戶權限。

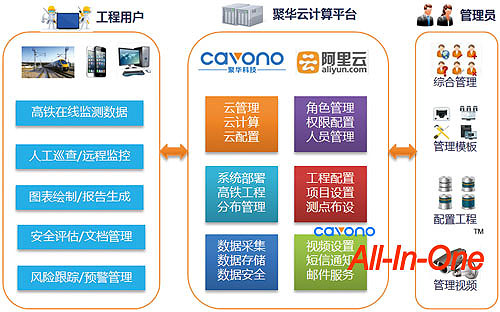

聚華高鐵沉降監測系統架構
系統特點
• 對高鐵工程施工過程監控和運營期健康監測的實時監控、實時數據采集、存儲、處理
• 具有靜態長期監測和實時動態監測相結合功能
• 能夠有效消除系統噪聲，準確分析結構監測數據
• 采用CAVONO自主研發的光纖光柵靜力水準儀，精度高、可靠性好、良好的溫度補償，消除溫度對系統的影響
• 具備長期穩定性特點，尤其適應野外惡劣工程環境
• 自動生成各類報表、數據過程線和分布線等，自動編制生成報告
• 無縫集成視頻監控、GIS 系統、短信郵件報警
• 開放式軟件架構、便于集成第三方儀器提供商
關于結構健康監測
結構健康監測是指對工程結構實施損傷檢測和識別。 我們這里所說的損傷包括材料特性改變或結構體系的幾何特性發生改變，以及邊界條件和體系的連續性，體系的整體連續性對結構的服役能力有至關重要的作用。 結構健康監測涉及到通過分析定期采集的結構布置的傳感器陣列的動力響應數據來觀察體系隨時間推移產生的變化，損傷敏感特征值的提取并通過數據分析來確定結構的健康狀態。對于長期結構健康監測，通過數據定期更新來估計結構老化和惡劣服役環境對工程結構是否有能力繼續實現設計功能。
關于聚華科技
杭州聚華光電科技有限公司（Cavono,Inc.）是一家基于物聯網光纖傳感器技術從事土木工程結構健康監測與預警管理的高新技術企業，聚華是光纖光柵傳感器產品提供商和土木工程結構健康監測一站式解決方案優質合作伙伴。公司專注于橋梁、隧道、邊坡、基坑、地鐵、礦山、電力等土木工程領域的結構健康監測相關產品的研發、生產、推廣與應用，以提供野外光纖傳感器自動化監測產品、工程結構安全監測一站式解決方案見長。主要以光纖光柵傳感器技術、分布式光纖測溫技術、工程安全自動化云計算軟件、工程化專業領域數據分析為技術核心。www.skhhsst.net
